ZU-A、QU-A、WU-A、XU-A系列回油过滤器

回油过滤器

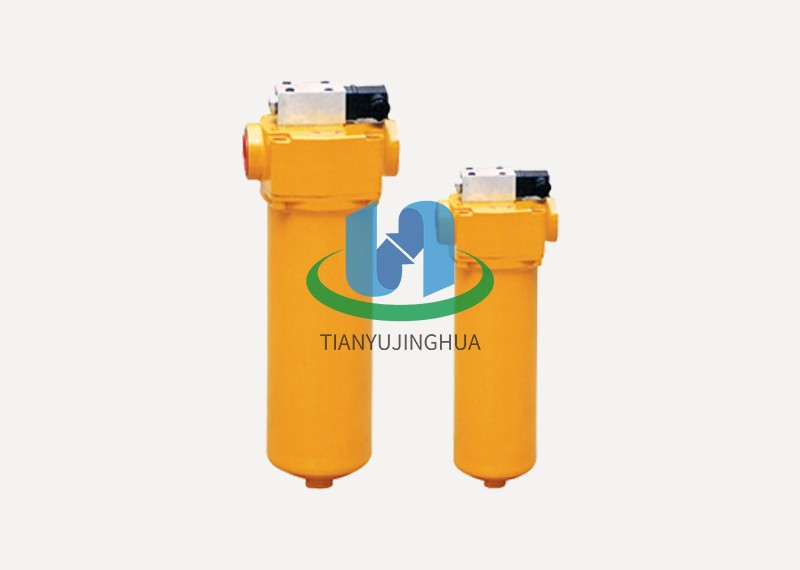

ZU-A、QU-A、WU-A、XU-A系列回油过滤器

应用行业：钢厂、电厂、煤厂等液压系统的液压油、润滑油等过滤净化

联系方式：17839881068

一、ZU-A、QU-A、WU-A、XU-A系列回油过滤器简介

该过滤器安装在液压系统的回油管路处，用以滤除油液中诸元件磨损的金属粉末以及密封件磨损的橡胶杂质等，使流回油箱中的油液保持清洁，有利于系统中油液循环使用。该过滤器分化纤式、纸质式、网式和线隙式四种。化纤式比纸质式过滤效果好，精度高，化纤式和纸质式滤芯堵塞后清洗比较困难，因此必须更换滤芯。该过滤器装有压差发讯装置，当滤芯因污染堵塞致使进出油口压差达到0.35MPa时，便发出开关信号，此时应清洗或更换滤芯。该过滤器滤芯采用玻璃纤维过滤材质，具有过滤精度高、通油能力大、原始压力损失小、纳污量大等优点，其过滤精度以绝对过滤精度标定。过滤比β3、5、10、20≥200符合ISO标准。

二、ZU-A、QU-A、WU-A、XU-A系列回油过滤器技术参数

1、ZU-A、QU-A、WU-A系列过滤器

注：*为过滤精度，#表示过滤材料

2、XU-A系列滤油器

注：*为过滤精度

三、ZU-A、QU-A、WU-A、XU-A系列回油过滤器连接尺寸

1、管式

型号	尺寸（mm）
型号	H	h	L	B	D	I	M	m
Z/Q/W U-A10×*P	199	152	104	102	Φ70	30	M18×1.5	M6
Z/Q/W/X U-A25×*P	239	182	120	110	Φ89		M22×1.5
Z/Q/W/X U-A40×*P	299	242	120	110	Φ89		M27×2
Z/Q/W/X U-A63×*P	322	254	145	131	Φ109	55	M33×2	M8
Z/Q/W/X U-A100×*P	422	358	150	131	Φ109	55	M42×2
Z/Q/W/X U-A160×*P	449	380	170	148	Φ134	65	M48×2

2、法兰式

型号	尺寸（mm）
型号	H	h	L	B	b	D	m	Φ	M
Z/Q/W/X U-A250×*FP	561	485	182	166	115	Φ150	M10	74	M6
Z/Q/W/X U-A400×*FP	706	625	196	176	140	Φ163	M12	94	M8
Z/Q/W/X U-A630×*FP	846	750	224	212	160	Φ186	M12	115	M10
Z/Q/W U-A800×*FP	1024	936	260	250	180	Φ212	M12	125	M12
Z/Q/W U-A1000×*FP	1094	1001	260	250	180	Φ212	M12	135	M12
