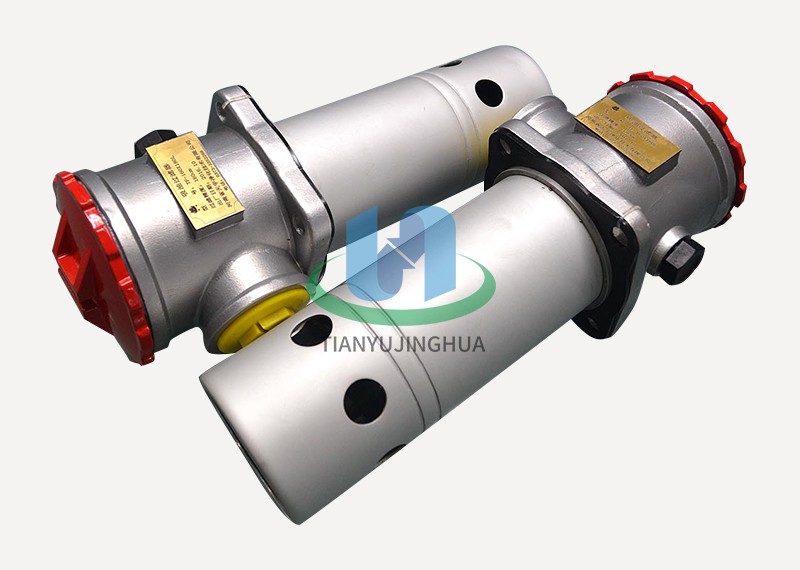

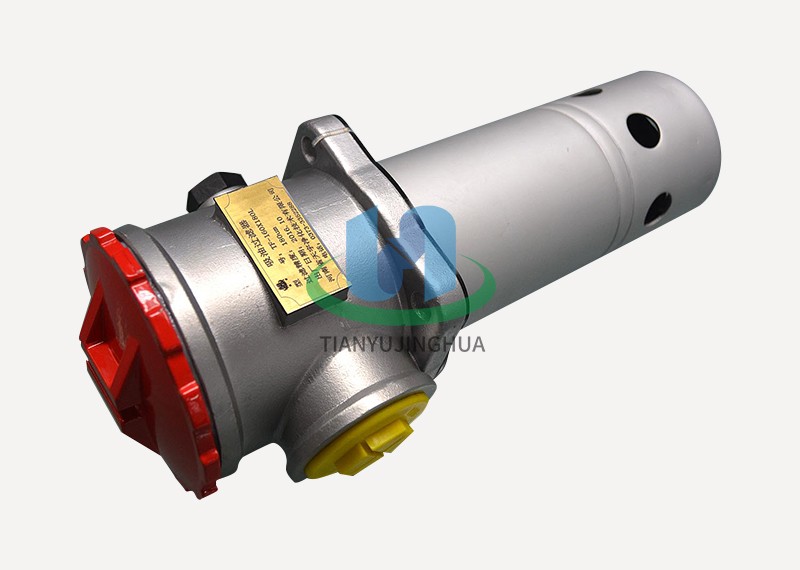

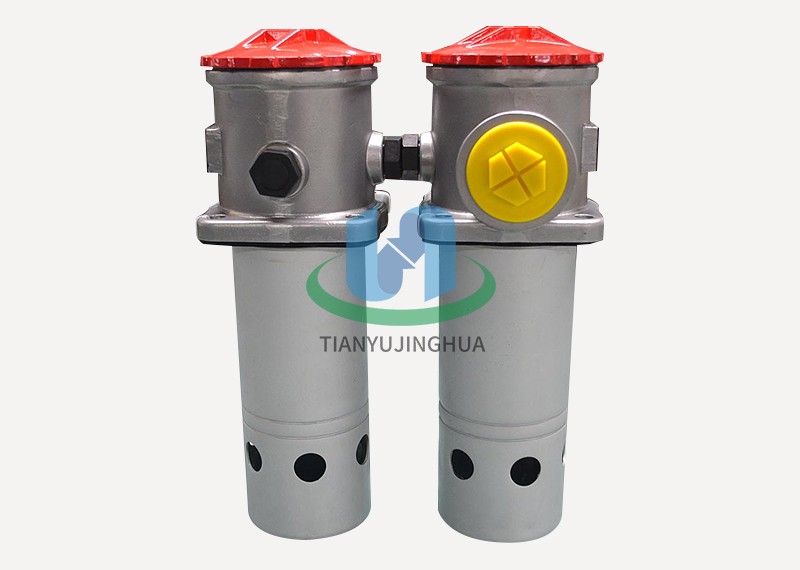

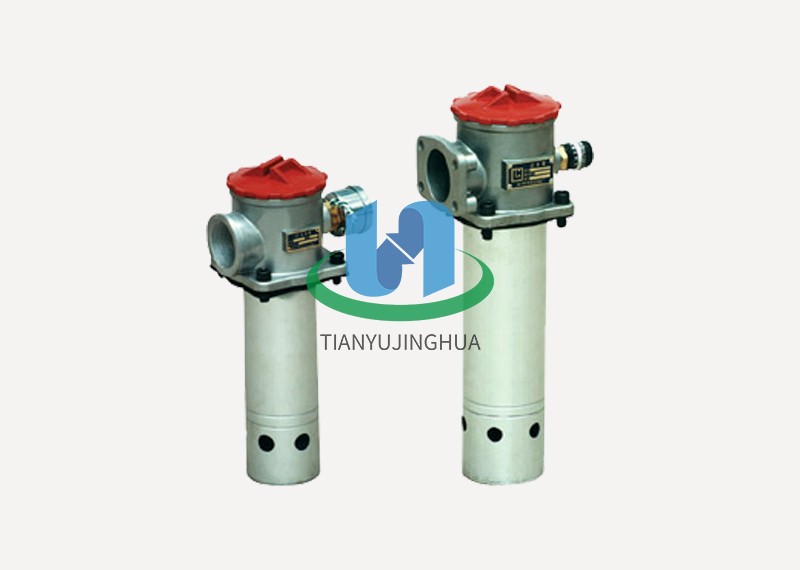

TF系列箱外自封式吸油过滤器

吸油过滤器
TF系列箱外自封式吸油过滤器

应用行业: 钢厂、电厂、煤厂等液压系统的液压油、润滑油等过滤净化

联系方式:17839881068

一、TF系列箱外自封式吸油过滤器简介

       本过滤器安装在油泵吸油口处,用以保护油泵及其他液压元件,以避免吸入污染杂质,有效的控制液压系统污染,提高液压系统的清洁度。

本过滤器可直接安装在油箱侧边,上部或底部,吸油筒体侵入油箱内液面以下,过滤器滤头露在油箱外,并设有自封阀,旁通阀,滤芯污染堵塞发讯器等装置,使更换滤芯和清洗滤芯时油箱内油液不会流出,本产品设计新颖,安装方便,通油能力大,阻力小,清洗或更换滤芯方便等优点。

二、TF系列箱外自封式吸油过滤器性能与特点

       1、安装连接方便,简化系统管路:

       本过滤器可直接安装在油箱侧边,底部或上部,过滤器滤头露在油箱外,吸油筒体侵入油箱内液面以下,出油口设有管式、法兰式连接,过滤器内设置有自封阀等装置,使管路省去装截止阀等其他管件,从而使管路简化,安装方便。

       2、设置自封阀、使更换、清洗滤芯或维修系统非常方便:

       当更换、清洗滤芯或维修系统时,只需旋开过滤器端盖(清洗盖),此时自封阀会自动关闭,隔绝油箱油路,使油箱内油液不会向外流出,从而使清洗、更换滤芯或维修系统非常方便,如顶开自封阀又可作油箱向外放油之用。

       3、具有滤芯污染发讯器与油路旁通阀,提高了液压系统的可靠性:

       当滤芯被污染物堵塞到出油口真空度为0.018Mpa时,发讯器便发出讯号,应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯时,在滤芯上部的油路旁通阀会自动开启(开启值为:真空0.02Mpa),以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯,以保持液压系统清洁度,提高液压系统的可靠性。

三、TF系列箱外自封式吸油过滤器技术参数

四、TF系列箱外自封式吸油过滤器尺寸参数

       1、TF-25~160螺纹式连接尺寸

       2、TF-250~1300法兰式连接尺寸

       注:本产品所需的出油口法兰,安装连接螺栓及密封垫圈等配件均和本产品配套提供,用户只需准备好外径的管子焊上即可。发讯器连接口为M18×1.5不需要带发讯器可提供丝堵。
